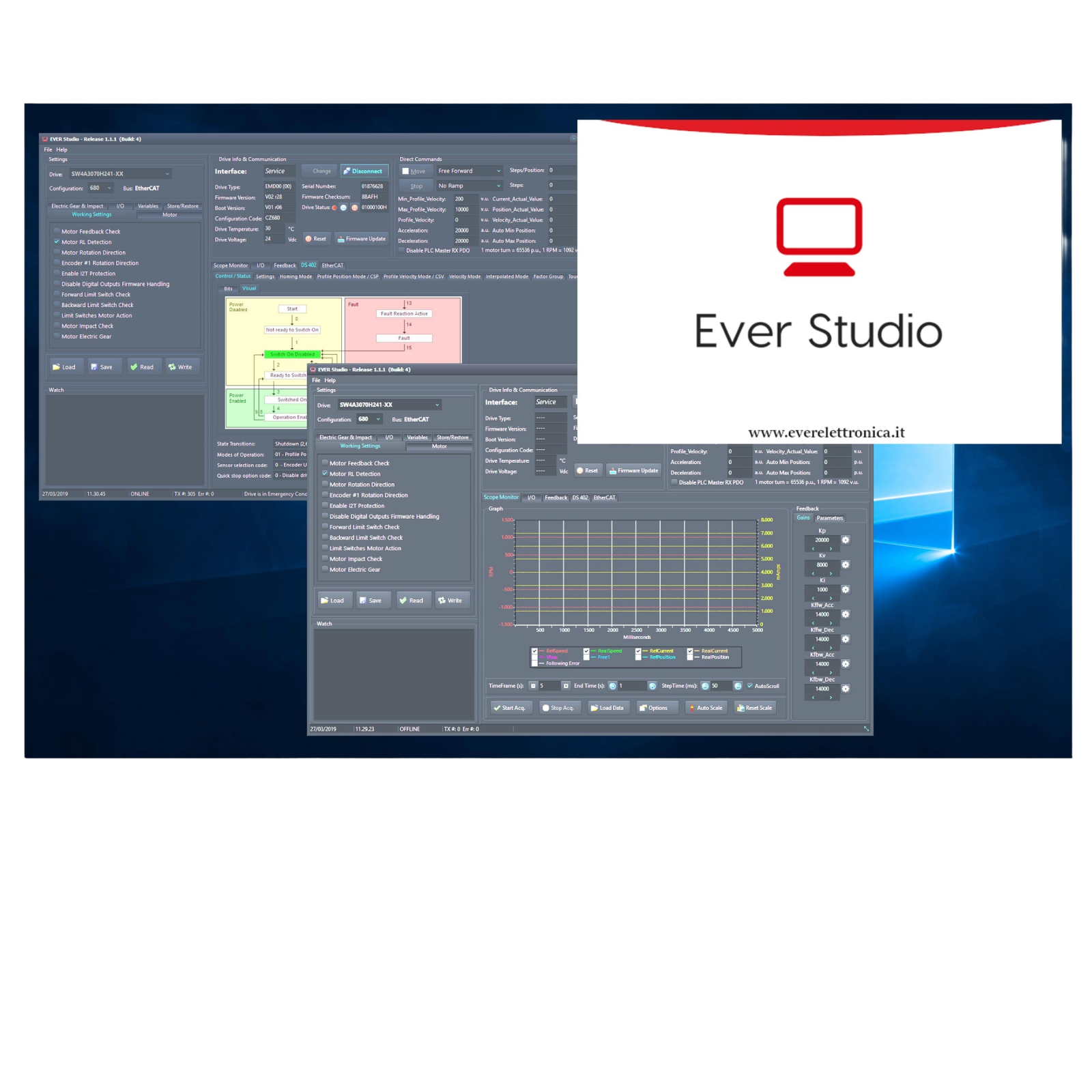

Ever Motion ohjelmointityökalut
Titanio-sarjan ohjaimien konfigurointi ja diagnostiikka tehdään Ever Studion avulla, joka on helppokäyttöinen, intuitiivinen ja monipuolinen ohjelmistotyökalu Windows-PC:lle.
Yksinkertaisten näkymien ja ohjattujen toimintojen (wizardien) avulla voidaan valvoa ja asettaa kaikki ohjaimien ja sovelluksen tarvitsemat käyttöparametrit.
Kaikki Titanio-sarjan ohjaimet on varustettu SCI (sarja) -liitännällä, jonka kautta laitteet voidaan konfiguroida ja sovellusta testata reaaliaikaisesti tällä ohjelmistolla. Lisäksi Titanio-ohjain voidaan mallista riippuen konfiguroida myös CANbusin tai Ethernetin kautta.
Tutustu ohjelmointityökaluihin
Pääominaisuudet:
- Ohjelmistotyökalu, jolla voidaan asentaa ja konfiguroida kaikki Titanio-kenttäväyläohjaimet reaaliaikaisesti SCI-liitännän (sarjahuolto) kautta tai vaihtoehtoisesti CANbusin tai Ethernetin kautta
- Intuitiiviset ja kattavat näkymät kaikkien tarvittavien parametrien syöttämiseen ohjaimen ja moottorin integroimiseksi sekä sovelluksen testaamiseksi
- Toiminnot Advanced Module Motion -asetusten määrittämiseen sekä CANbus DS402 -protokollan integrointiin (c0380-konfiguraatiolla varustetuissa ohjaimissa)
- Toiminnot ohjainten firmware-päivityksiin
- Sisältää apuohjelmiston luodun sovelluksen testaamiseen
- Wiring Check -toiminto ja Motor Wizard -työkalu saatavilla
Wiring Check ja Motor Wizard
Motor Wizard on intuitiivinen työkalu, jonka avulla voidaan etsiä liitetty moottori sisäänrakennetusta luettelosta ja määrittää sen parametrit, mukaan lukien oletusarvot suljetun säätöpiirin (Closed Loop) käyttöön. Se soveltuu kaikkiin kolmeen Ever Elettronican moottorityyppiin: askelmoottoreihin, harjattomiin DC-moottoreihin (BLDC) ja harjattomiin AC-moottoreihin. Motor Wizard on yksinkertainen käyttöliittymä, jonka avulla moottorin parametrit voidaan valita tai määrittää muutamassa vaiheessa.
Sovelluksen käynnistäminen askelmoottoreilla, BLDC- tai harjattomilla AC-moottoreilla on helppoa ja suoraviivaista myös vähemmän kokeneille käyttäjille.
Wiring Check on ohjattu tarkistusprosessi, joka etenee selkeiden näkymien avulla vaihe vaiheelta ja auttaa käyttäjää varmistamaan taajuusmuuttajan kytkennät ja parametrit.
Prosessin aikana voidaan myös määrittää ja tallentaa konfiguraatiotiedot tiedostoon, joka voidaan ladata myöhempiä asennuksia varten samoilla tuotteilla. Tämän työkalun avulla käyttäjä voi suorittaa nopean diagnostiikan, jota ohjelmisto ohjaa vaiheittain. Työkalu ilmoittaa välittömästi mahdollisista poikkeamista tai virheistä – tai vaihtoehtoisesti vahvistaa, että kaikki laitteet on asetettu oikein.
